Portals, curieux objets à imprimer en 3d

Page translated in english with Google Translate

portalA101.png   portalB101.png   portalD101.png

J'ai vu début juin 2025 une vidéo Youtube de Steve Mould : How the portal illusion works
C'est une illusion d'optique très bluffant, qui donne l'illusion qu'un objet apparaît d'un côté et disparaît de l'autre.
C'est une illusion inventée à ma connaissance par Ada Cohen.
Il met à disposition plusieurs version de son illusion, imprimables sur une imprimante 3D.
La page Web de Ada Cohen sur Printables.com
Dual Portal Desk Toy, une première version
Botanical Portal Desk Toy, une deuxième version, plus sophistiquée.
Magic Portal Desk Toy, une variante.
Quadruple Portal Desk Toy, une sophistication supplémentaire.

J'ai trouvé ces illusions très impressionnates, mais je me suis dit que des améliorations étaient possibles. Et dans l'impression 3D et dans l'effet visuel.
J'ai un peu simplifier l'impression 3D, par exemple en limitant la hauteur des objets à moins de 210 mm, ce qui les rend imprimables sur presque toutes les imprimantes 3D.
J'ai aussi créé des supports pour stabiliser l'impression d'objets qui sont assez fin et d'environ 200 mm de hauteur. Sans ses supports, les objets se mettent à bouger durant l'impression qui devient mauvaise.
Au lieu de coller le couvercle sur la base, j'ai préféré la visser.
Il est toujour possible de les coller au lieu de les visser.

Il n'y a pas de raison que la base et le sommet soient rond. En faisant des ouvertures carrées, cela renforce l'illusion à mon avis.

Je mets à disposition les objets que j'ai créés sur le site Web www.printables.com.
Je mets également à disposition les fichiers FreeCAD correspondant, si vous désirez faire des modifications.

J'ai fait des vidéos Youtube expliquant le montage, quelques principes et quelques manipulations dans FreeCAD. Elles sont référencées en fin de page.

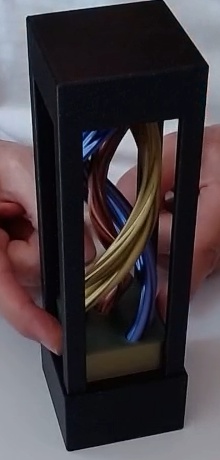

Ma première version : Portal1A, disponible sur www.printables.com
C'est la version la plus simple. Elle est déjà intéressante.
La suivante, "Portal2A" est similaire, juste plus petites

J'ai fait des impression avec un "layer height" de 0.2 mm, cela va très bien.
On peut affiner en imprimant les vis (screws) avec un layer height de 0.1 mm (ou 0.12 mm sur certaines imprimantes), mais l'amélioration est minime pour moi.
J'utilise souvent une densité de remplissage de 30%, 20% étant le standard.
Ce que j'ai fait pour les vis est d'augmenter le nombre de "périmètres", à 6 ou 8, cela rend la pièce plus solide.

Imprimer la Portal1A_Screw1.stl avec la Portal1A_Screw1_support.stl.
Imprimer la Portal1A_Screw2.stl avec la Portal1A_Screw2_support.stl.
Cela stabilise beaucoup l'impression et donne une bonne qualité d'impression.

Imprimer les 5 autres fichiers :
Portal1A_Base.stl :   je l'imprime en noir.
Portal1A_TOP.stl :   je l'imprime en noir.
Portal1A_Screw1_top_CAP.stl :   je l'imprime en noir, de la même couleur que la boîte.
Portal1A_Screw2_top_CAP.stl :   je l'imprime en noir, de la même couleur que la boîte.
Portal1A_Bolt.stl :   peut être imprimé avec du filament bi-couleur ou multi-couleur.
La boite se visse avec des vis M4 de longueur entre 10 et 16 mm.

J'ai mis à disposition la version FreeCAD, si cela vous intéresse.
La version "Portal3B" est la plus intéressante, disponible plus bas.

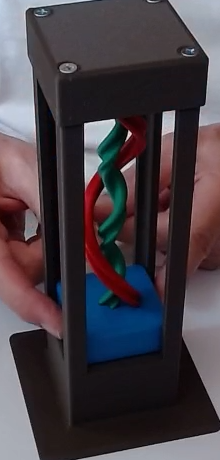

Ma deuxième version : Portal2A, disponible sur https://www.printables.com
Elle est identique à la première, avec une boîte plus étroite.

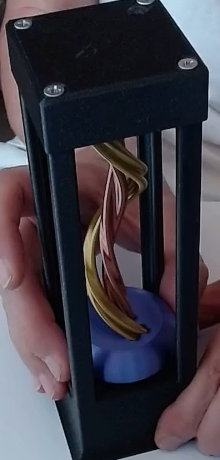

Ma troisième version : Portal3ABC, disponible sur https://www.printables.com
Je conseille de prendre la version Portal3B, c'est la plus joli version. Elle utilise des vis M4 de longueur 10 mm. Il est possible d'utiliser des vis M4 allant jusqu'à 16 mm de longueur.
Des 20 fichiers disponibles, 3 sont au format FreeCAD. Seul les boîtes changes. L'avantage de la boîte "Portal3B" est que les vis sont cachées en-dessous.
La version "Portal3A" n'a plus d'intérêts, je l'ai faite en premier, je la laisse à disposition, mais je ne la recommande pas.
J'ai fait des impression avec un "layer height" de 0.2 mm, cela va très bien.
On peut affiner en imprimant les vis (screws) avec un layer height de 0.1 mm (ou 0.12 mm sur certaines imprimantes), mais l'amélioration est minime pour moi.
J'utilise souvent une densité de remplissage de 30%, 20% étant le standard.
Ce que j'ai fait pour les vis est d'augmenter le nombre de "périmètres", à 6 ou 8, cela rend la pièce plus solide.

Imprimer la Portal3A_Screw1.stl avec la Portal3A_Screw1_support.stl.
Imprimer la Portal3A_Screw2.stl avec la Portal3A_Screw2_support.stl.
Imprimer la Portal3A_Screw3.stl avec la Portal3A_Screw3_support.stl.
Cela stabilise beaucoup l'impression et donne une bonne qualité d'impression.

Imprimer les 7 autres fichiers :
Portal3B_Base.stl :   je l'imprime en noir.
Portal3B_TOP.stl :   je l'imprime en noir.
Portal3B_Screw1_top_CAP.stl :   je l'imprime en noir, de la même couleur que la boîte.
Portal3B_Screw1_bottom_CAP.stl :   je l'imprime en noir, de la même couleur que la boîte.
Portal3B_Screw32_top_CAP.stl :   je l'imprime en noir, de la même couleur que la boîte.
Portal3B_Screw32_bottom_CAP.stl :   je l'imprime en noir, de la même couleur que la boîte.
Portal3B_Bolt.stl :   peut être imprimé avec du filament bi-couleur ou multi-couleur.
La boite se visse avec des vis M4 de longueur entre 10 et 16 mm.

J'ai mis à disposition les versions FreeCAD, si cela vous intéresse.
La version "Portal3B" est la plus intéressante.

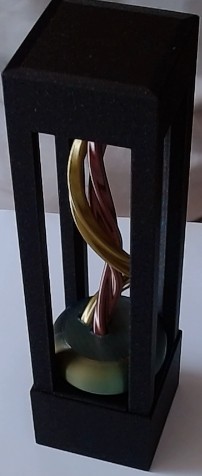

Ma quatrième version : Portal4A, disponible sur https://www.printables.com
ELLE N'EST PAS ENCORE DISPONIBLE, J'AI DES AJUSTEMENTS À FAIRE...
VIENDRA DANS QUELQUES JOURS.

EN CONSTRUCTION... RESTE DES AMÉLIORATION À FAIRE....



Voici mes vidéos Youtube concernant ces Portals :
#fr01 l’illusion « Le portal » à imprimer en 3D
#fr02 l’illusion « Le portal » à imprimer en 3D, indications d’impression et information FreeCAD
J'ai réalisé également deux versions en anglais.
#en02 « The portal » illusion, to be printed in 3D, indications and FreeCAD informations
#en01 « The portal » illusion, to be printed in 3D
