Mise à disposition de quelques objets à imprimer en 3d

Page translated in english with Google Translate

Je mets à disposition divers objets à imprimer en 3D, avec le code .stl et le code source.
Le code source est soit en FreeCad soit en OpenSCAD
Les détails viennent plus bas...

1) Une médaille, avec une chaîne. Le toute imprimé en une fois, sans supports.

Le dos contient quasiment la même image, en creux au lieu d'extrusion.

Je l'ai créée pour le président de notre club de jonglerie.
° Impression sans support
° 80% de remplissage
° hauteur de couche = 0,2 mm
° durée d'impression entre 12 et 13 heures, avec une buse de 0,6 mm de diamètre, sur une créality CR-10S pro.
J'ai ajouté des "jupes (Brim)" aux maillons de la chaîne, pour une meilleure adhésion. Pour la médaille suivante, d'électronicien, j'ai fait un autre choix.
Les 80% de remplissage sont pour avoir une chaîne assez solide.
Un autre choix est d'augmenter le nombres de lignes de bords, mais je trouve que cela rends la médaille moins jolie.

C'était trop de travail d'essayer de placer la chaîne pour l'imprimer sur un plateau plus petit.

La médaille de président au format .stl.
La médaille de président au format .FCStd.

Une variante, faite pour un ami électronicien :

Le dos de la médaille :

La médaille pour électronicien au format .stl.
La médaille pour électronicien au format .FCStd.

Pour une meilleure adhérence au plateau, je conseille d'ajouter une "jupe (brim)" de 6 ou 7 lignes, qui touche l'objet.

2) Une parabox. Deux boîtes, chacune peut contenir l'autre.

Il faut imprimer deux fois la partie intérieure et deux fois la partie extérieure.
Ensuite, on peut fermer une boîte en plaçant la partie extérieur comme couvercle de la partie intérieure.
Puis, il est possible de placer cette boîte fermée dans la partie intérieure de l'autre boîte, que l'on peut ensuite fermer.

J'ai deux versions.
Le mieux est de l'imprimer en mode vase, avec une épaisseur de bords de 0,6 mm.
C'est très précis et donne un excellent résultat.
Voici les fichiers pour ce type d'impression :
La boîte intérieure pour impression en mode vase au format .stl.
La boîte extérieure pour impression en mode vase au format .stl.
La boîte en mode vase au format .FCStd.

° Impression sans support
° remplissage n'a pas d'importance ici
° hauteur de couche = 0,2 mm
° Impression avec une buse de 0,6 mm de diamètre, sur une créality CR-10S pro.

Voici les fichiers pour une impression sans mode vase :
La boîte intérieure au format .stl.
La boîte extérieure au format .stl.
La boîte au format .FCStd.

° Impression sans support
° remplissage n'a pas d'importance ici
° hauteur de couche = 0,2 mm

3) Des boîtes labyrinthes.

Je dois faire une vidéo d'explications concernant ces boîtes, j'ai travaillé dessus durant des semaines, voir des mois.

Le toute se base sur THE RUSSIAN DOLL MAZE ... A CONTINUER ICI.
Voici les fichiers pour une impression :
La boîte la plus à intérieure au format .stl.
La boîte contenant la précédente au format .stl.
La boîte contenant la précédente au format .stl.
La dernière boîte contenant les précédentes au format .stl.
Pour créer des boîtes, au format .OpensCad.

Une variation, avec plus de boîtes et plus fines :
Une variante, pour créer des boîtes plus fine, au format .OpensCad.
La boîte la plus à intérieure au format .stl.
La boîte contenant la précédente au format .stl.
La boîte contenant la précédente au format .stl.
La boîte contenant la précédente au format .stl.
La dernière boîte contenant les précédentes au format .stl.
Pour créer des boîtes plus fines, au format .OpensCad.

4) Une boite pour ranger "The traveller", joli et fragile.

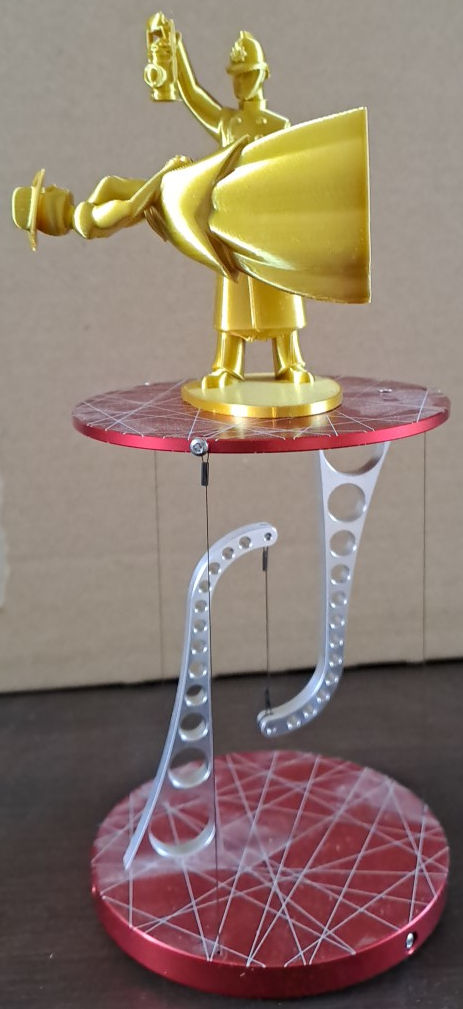

J'ai acheter une table "Tensegrity", celle en rouge sur l'image ci-dessus, qui semble flotter dans les airs. Plus d'images se trouvent plus bas.
KontaX est le nom du site qui vend ces "Tensegrity Tables".
Ils vendent aussi des moteurs stirlings, plus à ce sujet plus loin.

J'avais envie de placer sur cette table qui lévite, un magicien qui fait flotter une femme avec une longue robe.
J'ai chercher le mot "Floating" sur le Web et sur Thingiverse et j'ai trouvé plusieurs alternatives intéressantes, mais SURTOUT "The traveller, créé par PrintChallenge.
C'est la statue en dorée qui se trouve sur la table tensegrity. C'est aussi la statue couleur cuivre à droite de l'image.
J'ai imprimé cette statue qui est donnée en 3 parties avec mes imprimantes Prusa MK3 et Prusa MK4, en mettant une jupe (brim) de 5 mm au buste, pour stabiliser l'impression. Sans supports, tout c'est bien imprimé.
Une personne a fait un remixe pour imprimer la statue en une seule fois, ce que j'ai aussi fait, en ajoutant des supports "organiques", d'angle 20° (70° sur d'autres trancheurs).

Vu que la statue est assez fragile, j'ai fabriqué une joli boite pour la transporter. Elles est constituées des trois parties blanches ci-dessus.
1) Il y a la boite, pour mettre la statue dedans.
2) Il y a une partie pour stabiliser la statue dans la boite.
3) À droite, il y a le couvercle, qui se visse sur la boite.

Voici une image de la statue dans la boite, stabilisée par la partie supplémentaire. :

Je mets à disposition les trois fichiers .stl de la boite complète, ainsi que le fichier FreeCAD qui m'a permis de fabriquer cette boite.
1) Boite_spirale_TravellerA_INT.stl, Le bas de la boite.
2) Boite_spirale_TravellerG_SUPPORT.stl, le stabilisateur.
3) Boite_spirale_TravellerG_SUPPORT.stl, le haut de la boite.
4) Boite_spirale_TravellerG.FCStd, le fichier freeCAD.

° Impression sans support
° 10% à 30% de remplissage, suivant ce que l'on préfère
° hauteur de couche = 0,2 mm
° durée d'impression entre 10 et 15 heures, avec une buse de 0,4 mm de diamètre. Dépend de l'imprimante

5) Une boite pour ranger la table tensegrity

Je mets à disposition les deux fichiers .stl de la boite complète de rangement de la table tensegrity, ainsi que le fichier FreeCAD qui m'a permis de fabriquer cette boite.
J'ai en plus un fichier avec des paramètres, qui permet d'imprimer diverses boites. (En doré ci-dessus.)
1) Boite_spirale_tensegrity_int.stl, la boite pour ranger la table.
2) Boite_spirale_tensegrity_ext.stl, le couvercle de la boite.
3) Boite_spirale_tensegrity.FCStd, le fichier freeCAD.
4) Boite_spirale_param_v03.FCStd, un fichier freeCAD pour faire des boites en donnant des paramètres.

° Impression sans support
° 10% à 30% de remplissage, suivant ce que l'on préfère
° hauteur de couche = 0,2 mm
° durée d'impression entre 10 et 15 heures, avec une buse de 0,4 mm de diamètre. Dépend de l'imprimante

6) Trois lévitations de femmes par des personnes à poser sur la table tensegrity

J'avais envie de poser sur la table tensegrity un magicien qui faisait léviter une femme avec une longue robe.
Pour cela, je me suis mis à chercher sur thingiverse le terme "Floating".
Je mettrai plus loin toute une série de liens sur des objets que j'ai trouvés intéressants.
En plus du "The traveller, créé par PrintChallenge, discuté plus haut, j'ai trouvé la figurine du policier et de la dame qui pouvaient faire l'affaire.
Le policier remplace le magicien et la dame correspond presque à celle que j'avais en tête, il manque les pieds et la robe devrait tomber à cause l'attration de la pesenteur.
Voici le lien où l'on peut télécharger les figurines : Letters from Whitechapel deluxe pieces.
J'ai agrandi les figurines avec un facteur 250%

La figurine de la femme avec les bottes et la minijupe est disponible sur thingiverse à l'adresse : Pretty Woman. Part 1.
J'ai aussi agrandi la figurine.
Plus tard, j'ai trouvé le model : Medieval Tall Man. Il est disponible sur printables.com
C'est celui de la dernière image ci-dessus, et pour moi, c'est la meilleures. Il fait léviter "the Pretty Woman".

Je mets à disposition les fichiers .stl des trois lévitations, ainsi que les fichiers FreeCAD qui m'ont permis de fabriquer ces lévitations.
1) Floating4_250pc.stl, pour le policier qui lévite la dame avec sa robe.
2) Floating4.FCStd, le fichier freeCAD pour le policier qui lévite la dame avec sa robe.
3) PrettyFlo4.stl, pour la femme avec les bottes et la minijupe.
4) PrettyFlo4.FCStd, le fichier freeCAD correspondant.
5) Medieval_FloatE.stl, pour la Pretty Woman letitée par le Medieval Tall Man.
6) Medieval_FloatE.FCStd, le fichier freeCAD correspondant.

Il faut être clair, que ce que j'ai fait n'est rien comparé à ceux qui ont créés les figurines.
J'ai versé de l'argent à toutes les personnes dont j'ai utilisé les figurines, lorsque s'était possible.

Ces figurines sont plus pensées pour être imprimées avec de la résine, mais l'impression FDM avec du filament fonctionne très bien.
J'ai utilisé des supports organiques avec le logiciel PrusaSlicer.
J'en parle plus bas dans la page, au point (9) avec des photos de supports organiques et des paramètres d'impression.

° Impression avec supports organiques dans PrusaSlicer
° 20% de remplissage
° hauteur de couche = 0,2 mm
° durée d'impression entre 4 et 6 heures, avec une buse de 0,4 mm de diamètre, sur ma Prusa MK4.

Voici d'autres figurines et objets qui ont retenus mon attention :
Medieval Tall Man. Je ne l'ai trouvé qu'après le policier, mais il me semble meilleur.
Eva-01, jolie "statue" d'une femme flottante grace à sa robe.
Sammy02, une femme avec une longue robe qui touche le sol.
Elizabeth, pourrait être bien, mais beaucoup d'erreurs sont détectées.
Retromatti.com Low Poly Finn from Adventure time - in skirt!.
Jane Jetson. À imprimer en plusieurs morceaux, qui peuvent être de différentes couleurs.
BARBIE BRIDE（GENERATED BY REVOPOINT POP）.
townsfolke women 28mm.

Floating Cup Sculpture - REMIX, bien, c'est une tasse flottante.
Floating Cup improved, good balance.

7) Une table tensegrity, parmi tant d'autres, à imprimer en 3D

J'ai aussi créé des tables Tensegrity (Tenségrité) à imprimer en 3D. On en trouve beaucoup et de toutes sortes sur Internet.

Je mets à disposition les fichiers .stl de la table, ainsi que le fichier FreeCAD qui m'a permis de fabriquer cette table.
Une fois les pièces imprimées, il faudra la monter.
Le système d'accrochage des fils n'est pas optimal.
Une autre plus bas viendra, avec un meilleur système d'accrochage de fils.
J'utilise de fil de pêche supportant 4 kg, ce qui est plus que 2 fois trop. Il fait 0,3 mm de diamètre.
1) Table01_table.stl
2) Table01_base.stl
3) Table01_pieds.stl
4) Table01_fixation.stl
5) Table01_flottante.FCStd, le fichier freeCAD.

° Impression sans support
° 60% à 100% de remplissage, suivant ce que l'on préfère
° hauteur de couche = 0,2 mm

En cherchant tensegrity dans thingiverse, on trouve beaucoup de modèles.
En voici quelque-unes qui m'ont plus :
BoltNut-Tensegrity.
Symmetric Tensegrity Table.
Desktop Tensegrity Tables, utilise un aimant au lieu d'un fil pour soutenir.
Floating Desk Utensilo.
Stable Tensegrity Table, que deux fils de stabilisation.
Magnetic Tensegrity Table, avec aimants et support au centre.
Magnetic Tensegrity (Floating TeaCup).
Tensegrity, assez élégant et simple.
Tensegrity - prints in place with removable supports.
Floating Cube Illusion.
Floating Virus.
Tensegrity Structure, avec un ressort pour la tension de soutien.
Dans tous les cas, le système d'attache et de tension est délicat à réaliser.

8) Une boite pour ranger un moteur stirling

Pendant que j'y suis, en achetant la table tensegrity sur le site KontaX, j'ai aussi acheter un moteur Stirling, qui posé sur une main chaude, peut maintenir sa rotation.

Je mets à disposition les deux fichiers .stl de la boite complète, ainsi que le fichier FreeCAD qui m'a permis de fabriquer cette boite.
1) Boite_spirale_moteur_stirlingE_INT.stl, la boite pour ranger le moteur stirling.
2) Boite_spirale_moteur_stirlingE_EXT.stl, le couvercle de la boite.
3) Boite_spirale_moteur_stirlingE.FCStd, le fichier freeCAD.

° Impression sans support
° 10% à 30% de remplissage, suivant ce que l'on préfère
° hauteur de couche = 0,2 mm
° durée d'impression entre 10 et 15 heures, avec une buse de 0,4 mm de diamètre. Dépend de l'imprimante

9) Le trancheur Prusaslicer, une référence

J'ai depuis deux ans une imprimante Prusa MK3 et j'en suis très satisfait, c'était ma meilleure imprimante avant l'achat en juillet 2024 de l'imprimante Prusa MK4 qui est incroyablement bonne.
Voici ce qui m'a particulièrement plu sur cette imprimante :
1) Elle fait un auto-nivellement. Pas besoin de calibrer la distance entre la buse et le plateau.
2) Le première couche est parfaitement lisse.
3) Il n'y a aucun "fil d'ange" (stringing).
4) Elle est plus rapide et plus fiable.
5) L'interface est plus convivial, on voit une image de l'objet qui va être imprimée.
Il y a encore d'autres avantages, tels que la connectique à Internet et la possibilité de charger des fichiers dans la clé USB depuis l'ordinateur, mais cela est secondaire pour moi.

L'entreprise Prusa, en plus de fabriquer des imprimantes de références, développent et mettent à disposition gratuitement le logiciel libre PrusaSlicer qui est l'un des meilleurs actuellement.
Il est aussi utilisable sur toutes les autres imprimantes.

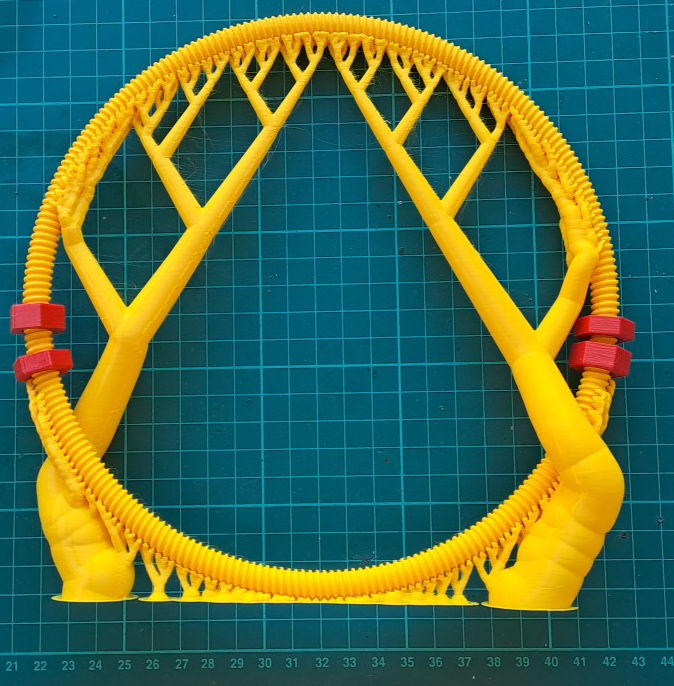

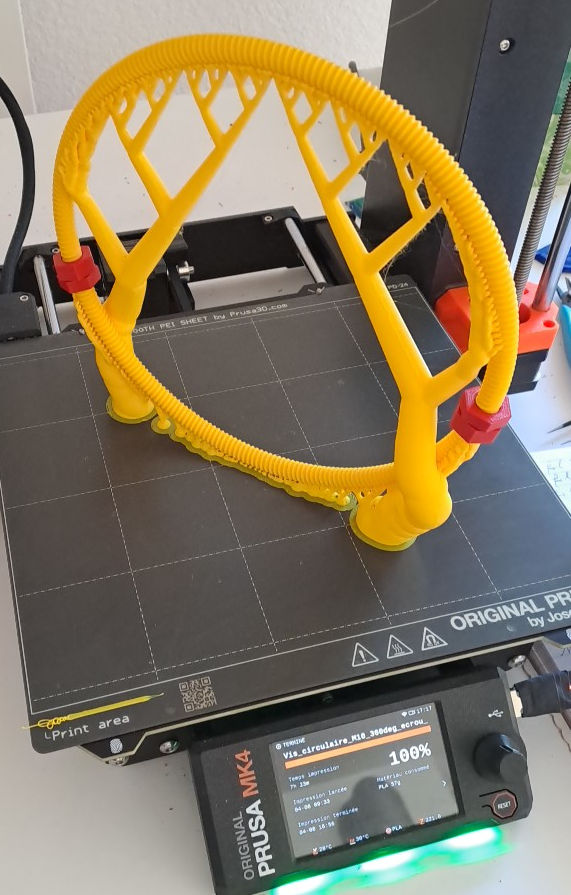

J'ai commencé récemment à utiliser la fonctionnalité des supports organiques qui sont des supports en arbres améliorés et qui fonctionnent super bien.
Je mets un "Seuil de surplomb de 20°, Style "Organique" et parfois je coche la case "Supports sur le plateau uniquement."
La qualité du résultat est meilleure qu'avec des supports classiques, ils sont plus facile à enlever, l'impression se fait plus rapidement.

Affichez l'image suivante en grand pour voir mes paramètres :

Voici quelques liens sur des vidéos qui parlent de ces supports et sur les paramètres du logiciel PrusaSlicer.
Is this the BEST support type to use for 3D Printing?, de Maker's Muse. Compare les 3 types de supports.
19 vidéos d'explications en anglais du logiciel PrusaSlicer et de ses paramètres, de 3D Revolution (en anglais).
Prusa Slicer 2.6 - Organic Supports - Chris's Basement - 2023, de Chris Riley.
Prusa slicer 2.6 NEW organic support structures. Une petite vidéo de 1'30" qui montre les 3 types de supports.

Par défaut, les paramètres du PrusaSlicer sont stockés dans un endroit unique.
J'aime avoir plusieurs configurations disponibles, une pour chaque imprimante, cela me simplifie la vie de ne pas devoir changer les paramètres lorsque je change d'imprimante.
Pour avoir un dossier de configuration de paramètres que l'on contrôle mieux, voici le paramètre à mettre derière l'instruction qui lance le logiciel : --datadir /home/bg/Freecad0/prusaSlicer4
Chez moi, sous linux cela devient : "/home/bg/Apps/PrusaSlicer-2.8.0+linux-x64-GTK3-202406270929.AppImage --datadir /home/bg/Freecad0/prusaSlicer4"
Au lieu de "prusaSlicer4" à la fin, on peut mettre n'importe quel nom de dossier.

Voici ma page Web de référence sur l'impression 3D, avec beaucoup de liens sur des vidéos et des réalisations avec FreeCAD.
